電動陶瓷球閥

產品展示>> 電動球閥>>電動陶瓷球閥

一、電動陶瓷球閥產品概述

上海川滬閥門有限公司生產的電動陶瓷球閥適用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。公稱壓力1.6MPa,適應溫度小于200C。與介質接觸的部會均為結構陶瓷材料，其化學穩定性及硬度極高(洛氏硬度HRC88)，僅次于金剛石。因此，電動陶瓷球閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
型號：
CHQ941TC
特點：
1.球體采用先進研磨設備及工藝制造，球體度精度高，表畫質量好，與閥座對研后，利用Zr02陶瓷的自潤滑性，可取得很好的密封性能。
2.陶瓷良好的耐磨性，讓電動陶瓷球閥經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2- -4倍。
適用場景:
電動陶瓷球閥適用于礦漿、砂石等需要耐磨的場合使用。

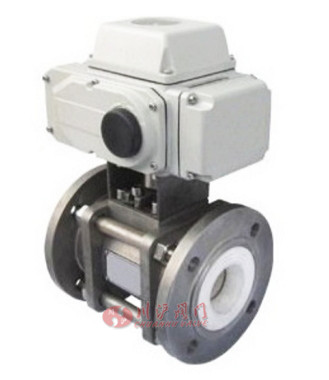

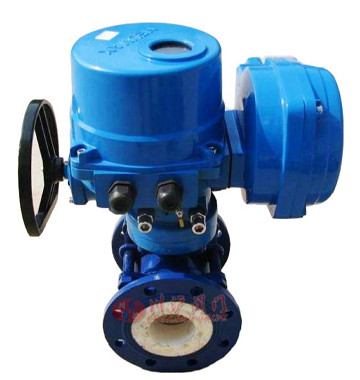

二、電動陶瓷球閥產品圖片


電動陶瓷球閥	電動陶瓷球閥

三、電動陶瓷球閥主要零部件材料

名稱	材料
閥蓋	WCB
中體	WCB
中體套	工程陶瓷
閥座	工程陶瓷
法蘭套	工程陶瓷
球	工程陶瓷
O型圈	氟橡膠
彈簧	17-4PH
閥桿	35
填料	PTFE
等長雙頭螺栓	WCB

四、電動陶瓷球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

五、電動陶瓷球閥性能規范

設計與制造	GB/T12224
結構長度	GB/T12221
法蘭尺寸	GB/T9113.1
試驗和檢驗	JB/T9092

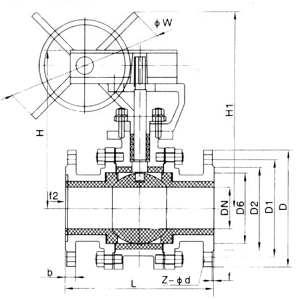

六、電動陶瓷球閥結構圖

七、電動陶瓷球閥連接尺寸

DN	PN(MPA)	L	D	D1	D2	b	f	z-<Dd
15	1.6	130	95	95	45	14	2	4-14
20		130	105	75	55	14	2	4-14
25		140	115	85	65	14	2	4-14
32		165	140	100	78	16	2	4-18
40		165	150	110	85	16	3	4-18
50		203	165	125	99	16	3	4-18
65		220	185	145	118	18	3	4-18
80		241	200	160	132	20	3	8-18
100		305	220	180	156	20	3	8-18
125		356	250	210	185	22	3	8-18
150		394	285	240	211	24	3	8-23
200		457	340	295	265	26	3	12-23
