一、電動智能化調節閥 產品概述

上海川滬閥門有限公司生電動智能化調節閥除了有電動襯氟調節閥的功能外，還增加聚四氟乙烯波紋管密封結構，能夠更好的滿足密封性能，能達到多重密封保護，拒絕介質外漏，對要求苛刻的介質（氯氣等劇毒和強腐蝕）有更好的密封保證作用。
特點：
1.耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2.密封性能好：采用波紋管和填料雙重密封結構，確保無外滲漏。
3.泄漏量?。河捎陂y芯、閥座采用軟密封，故泄漏量低。
4.配用直行程電子式執行機構，輸出力矩大、結構緊湊。
適用場景:
電動智能化調節閥廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

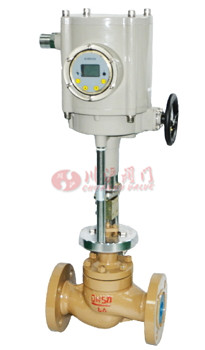

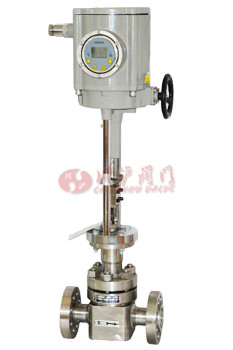

二、電動智能化調節閥 產品圖片

電動智能化調節閥	電動智能化調節閥

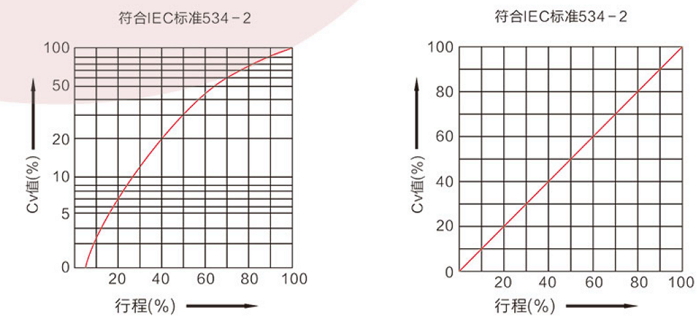

三、電動智能化調節閥 流量特性

調節閥的流量特性是由閥芯頭部的曲線和形狀來決定，通常為等百分比和直線兩種流量特性。
等百分比是指閥門單位行程的變化所引起的流量的變化正比于變化之前的流量，即小開度變化小，大開度變化大，他是控制過程中常見的流量特性。
直線特性是指閥門單位行程的變化將會引起相等的流量變化。

四、電動智能化調節閥 技術參數

公稱通徑		20				25	32	40	50	65	80	100	125	150	200
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	線性	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
公稱壓力		1.6、2.5、4.0、6.4、10
行程		16					25			40			60
流量特性		線性、等百分比、快開
工作溫度		-40~+230℃（常溫型）、敷散熱片式+230℃~+450℃（中溫型）、特殊訂貨
法蘭尺寸		符合JB/79.1（2）-94、HG20592-97、GB、ANSI、JIS、SIN等標準
閥體材質		WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等
閥芯材質		304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等

六、電動智能化調節閥 電動執行器技術參數

項目		項目描述
輸入信號		DC4～20mA；DCO~10V（可選）；二組開關量信號（開、關）
輸出信號		DC4-20mA（負載電阻≤750Ω）5個繼點器干接點信號（觸點容量220V/1A）
供電電源		AC220V/380V
控制模式		DC4-20mA模擬量控制
		開、關 開關量控制
甚本誤差		≤0.5%
回差		≤0.5%
死E		0.3-1.2%可調
工作制		啟停次數1200次/小時
附域功能		過力矩保護、斷信保護、自動標定功能
環境	環境溫度	非防爆型：-25~70℃防爆型：-20~40℃
	環境濕度	5 ~ 95%
	機械振動	頻率在10~200HZ的范圍內，加速度達0.5g的持續震動
防護等級		IP67
防爆等級		ExdIlBT4

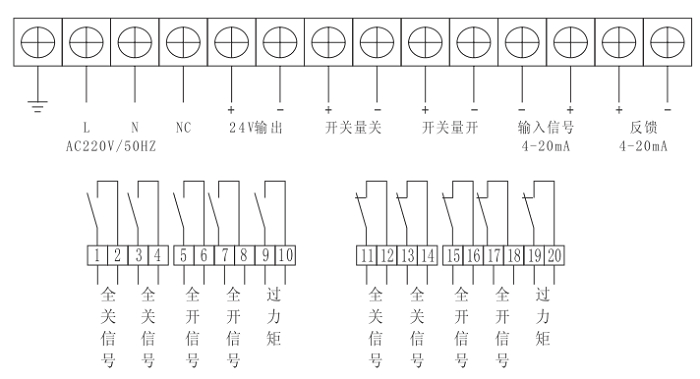

七、電動智能化調節閥 采用單相電源供電外部接線圖

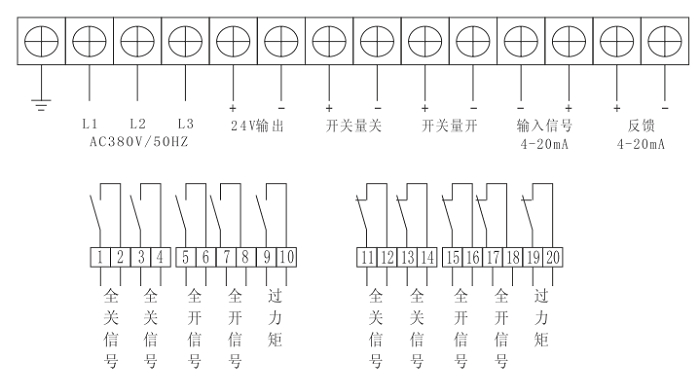

八、電動智能化調節閥 采用三相電源供電外部接線圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
